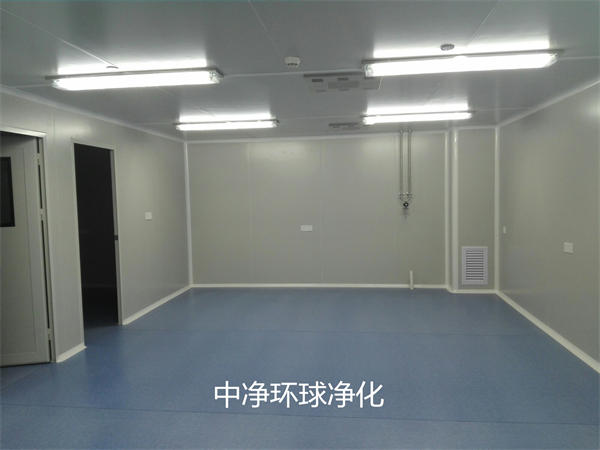

無菌生產車間組合變頻空調機組系統

       串聯型變風量系統是串聯式風機動力型變風量末端裝置與變頻空調機組組合而成的系統。

       1. 無菌生產車間串聯型變風量系統的結構與運行

串聯風機 VAV系統的末端箱體送風出口處增加了一臺混風機，經過空調機組處理的一次空氣和誘導的二次空氣(室內回風）混合后經過混風機送入空調房間內。末端箱體內的混風機連續運轉用來克服末端裝置的阻力，滿足室內送風量和氣流組織的要求。混風機送風量滿足房間最大負荷的送風量，避免當房間達到最大負荷時一次風倒流入吊頂空間。在誘導二次風入口處有過濾網。在出口段與單管類型可以設再熱裝置和多出口箱。

對于串聯風機 VAV系統來講，無再熱環節串聯風機 VAV系統，熱源類型是回風;對于有再熱環節串聯風機 VAV系統，熱源類型是回風+電加熱（或熱水盤管)。

風機工作狀態是持續運行。在串聯風機VAV系統制冷時、過冷時和制熱時都是以定風量運行。

串聯型變風量系統的工作特點如下:

（1）風機始終工作，輸送恒定風量,但送風溫度調節變化。

（2）一次風閥根據需求調節閥門開度，由于要求系統輸送恒定風量，其余的風量由回風補足。

（3）當需求再熱模式下運行時,啟動二級制熱。

（4）一次空氣處理裝置（變頻空調機組）是變風量，而送入空調房間的空氣是定風量。

串聯式風機動力型變風量末端裝置由一次風風閥、執行器、風機和電機、控制器組成，壓力無關型還包括風量（風速）傳感器，加熱器作為可選附件供選擇。一次風風閥根據房間溫控器的指令調節一次風量和二次熱空氣（回風）預先混合，然后再通過裝置內的送風機送出，風機送風量不變。當房間負荷減少時，為維持室內設定的溫度，一次冷風相應減少，二次熱空氣增加，但總送風量仍然不變，當房間有人時，風機是連續運轉。

2. 無菌生產車間一個串聯式風機動力型末端裝置的主要組件及裝配關系

一個風量為180～3280m³/h的串聯式風機動力型末端裝置。該型末端設備具有圓形進口（根據型號尺寸不同，直徑范圍為15.24～40.64cm)，可與標準的螺旋形彎曲導管相嚙合。

由于是串聯式風機動力型末端裝置,風機持續運行，將一次風與回風按一定比例混合后,送入空調區域以滿足室內負荷變化,實現一次風變風量運行，末端定風量運行的特點,同時最大限度保證室內有較佳的氣流分布和舒適性。可選擇再熱裝置,以滿足末端再熱需求。

每一個串聯式風機動力型末端裝置都配置有一個十字型風速傳感器作為標配，測量精度能夠滿足系統要求。

3．控制運行與工況分析

（1）控制運行。串聯式風機動力型末端的基本控制運行，這里的再熱裝置采用熱水盤管加熱器，溫度控制器分別輸出信號給末端控制器和熱水盤管加熱器的三通閥控制電路。由于風機流量不變,當無菌車間冷負荷增加一次風控制閥開大時,二次風將減少,使送風溫度降低以達到房間要求,反之亦然。當一次風降低到最小風量時,送風溫度不再變化室內溫度開始下降，當降低到設定溫度點時為最節能運行工況。若溫度繼續降低直到加熱器啟動點時加熱器起動，提高送風溫度，房間開始供暖。

串聯型末端的風機為定風量送風，通過改變送風溫度來調節空調房間的溫度，DDC同時控制風量和再熱裝置,來保證控制達到整體最優的效果。中凈環球凈化可提供無菌生產車間，凈化廠房、潔凈室、實驗室的咨詢、規劃、設計、施工、安裝改造等配套服務。

（2）運行工況。

1）串聯型末端裝置加變頻空調機組的變風量系統的供冷工況:一次風風量隨空調房間的冷負荷的變化而變化，當空調區域的溫度偏高時，通過溫度傳感器檢測到實測數據并送往變頻空調機組的 DDC, DDC調高變頻空調機組內的送風機的轉速,增大一次風的送風量，調低空調房間的溫度;當空調區域的溫度偏低時的情況可類推。

2）過渡工況下一次風（冷風）保持小風量。

3）供熱工況下一次風（冷風）同樣保持小風量。

4）在供冷、過渡和供熱工況下,串聯型末端裝置內的送風機均連續運行,抽取二次回風與一次冷風混合并保持定常風量向空間房間輸送冷風。

5）在供熱工況下，可以使用電加熱的再熱裝置,也可以使用執水盤管再執裝置調節加熱量,滿足空調房間的熱負荷需求。

4.串聯型變風量系統的應用環境

串聯式風機動力型末端裝置的優點是氣流組織好,新風效率高;缺點是耗電高，有熱水管或電加熱裝置,涉及節能風機送風及安全問題。

和單管型末端裝置組合的變風量空調系統相比,單管型末端裝置結構簡單，末端不需要動力裝置，耗能小,價格相對低廉，可使VAV 系統運行復雜和初投資高的問題得到一定程度的解決。但是對于有分區的情況，即有外區供暖、內區供冷的情況，而且送風量減小可能影響室內氣流組織，使用單管型末端裝置加變頻空調機組的組態就不能勝任了。

串聯型末端裝置加變頻空調機組的變風量系統能有效地解決上面單管型末端裝置加變頻空調機組的變風量系統的缺欠。串聯型末端帶有風機，使得出風口氣流具有一定的速度,保證氣流組織滿足或基本滿足要求，混風機連續運轉且定風量運行,只要改變一次風和回風的混合比,就能滿足空調房間的溫度控制和氣流組織調節的需求。當一次風處于小送風量時，室內仍有很好的氣流組織結構。串聯型末端裝置常與傳統的散流器配合使用，用于低溫送風系統。工作運行于低溫狀態下的VAV系統可降低送風量，可減小設備容量冗余值和減小管道尺寸，可進一步降低電耗。

單管型末端裝置適用于內區常年供冷的系統，而外區可以使用動力型末端裝置來解決室內空氣品質問題。

串聯式動力型變風量末端裝置主要用于:①內區，也可以用于外區，可以帶輔助加熱，也可以加裝再加執環節；②適用于人體舒適感要求高的地方，因為送入室內的風量不變,所以室內氣流組織好，通風效果好:③利用一次空氣與回風混合提高送風溫度，適用于低溫送風;④在同時考慮供熱、低溫送風、室內空氣的合理分布和通風效率等多種因素時，外區采用串聯型末端裝置,內區也可以使用串聯型末端裝置。

串聯型末端裝置加變頻空調機組的變風量系統也有一些固有的缺欠:末端裝置內置風機的風量大，效率低且連續運行,不僅運行能耗大，運行噪聲也較大。
