潔凈室的風機盤管工作原理

1、潔凈室的風機盤管組成

潔凈室的風機盤管主要由風機、換熱盤管和機殼組成，按風機盤管機外靜壓可分為標準型和高靜壓型，風機一般采用雙進風前彎形葉片離心風機，電機采用電容式 4 極單相電機、三擋轉速。

潔凈室的風機盤管是由小型風機、電動機和盤管(空氣換熱器)等組成的空調系統末端裝置之一。盤管管內流過冷凍水或熱水時與管外空氣換熱，使空氣被冷卻、除濕或加熱來調節室內的空氣參數。風機盤管是常用的供冷、供熱末端裝置。

2. 潔凈室的風機盤管空調系統的工作原理

潔凈室的風機盤管是中央空調系統使用最廣泛的末端設備，風機盤管的全稱為中央空調風機盤管機組。

潔凈室的風機盤管控制多采用就地控制的方案，分為簡單控制和溫度控制兩種：

（1）風機盤管簡單控制。使用三速開關直接手動控制風機的三速轉換與起停。

（2）風機盤管溫度控制。使用溫控器根據設定溫度與實際檢測溫度的比較、運算，自動控制電動兩/三通閥的開閉，風機的三速轉換，或直接控制風機的三速轉換與起停，從而通過控制系統水流或風量達到恒溫。

使用風機盤管機組不斷地循環調節室內空氣，通過盤管和周圍環境的熱交換實現空氣的冷卻或加熱，以保持房間要求的溫度和一定的相對濕度。盤管使用的冷水或熱水，由集中冷源和熱源供應，與此同時，由新風空調機房集中處理后的新風，通過專門的新風管道分別送人各空調房間，以滿足空調區域對新風的需求。中凈環球凈化可提供GMP車間、潔凈室、凈化車間、無塵室、無菌實驗室的咨詢、規劃、設計、施工、安裝改造等配套服務。

潔凈室的風機盤管空調系統具有布置和安裝方便、占用建筑空間小、單獨調節方便等優點，廣泛用于溫、濕度精度要求不高、需要進行空氣調節的房間數量多、房間空間較小和需要單獨調節控制的環境中。

和中央空調系統的空調機組相比，風機盤管工作原理較為簡單。風機盤管就像是一臺能夠送出用戶需求溫度的冷風或熱風的大型電扇。風機盤管是空調系統的末端裝置，風機盤管一般均可以調節其風機轉速（或通過旁通閥調節經過盤管的水量)，從而調節送入室內的冷/熱量，實現對室內溫度的調節。

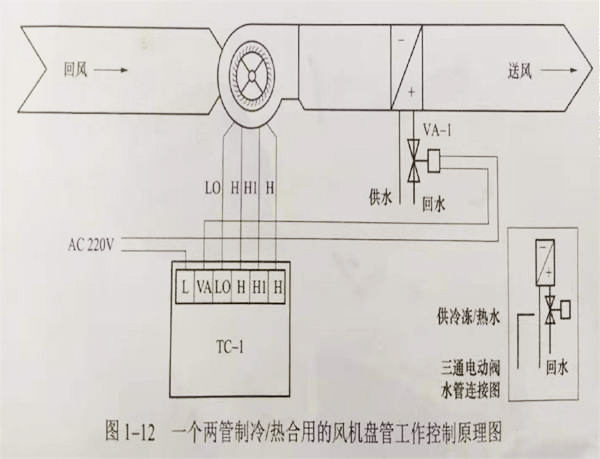

潔凈室的風機盤管的水系統有兩管制、三管制和四管制，由設計者根據需要選用，其中兩管制風機盤管空調器目前國內使用最為普遍。一個兩管制冷/熱合用的風機盤管工作控制原理圖如圖 1-12 所示。

圖 1-12 中的風機盤管兩管制溫度控制系統是由溫度控制器 TC-1、電動閥 VA-1 組成。控制器 TC-1 的作用是檢測室內的溫度并與控制器設定溫度相比較，并根據比較結果對電動閥 VA-I 進行通、斷控制，調節冷凍水或熱水的輸運通道開通或關閉，控制送出的冷風或熱風溫度，使房間溫度保持恒定。

溫度控制器 TC-1 通過傳感器測得室內溫度，與設定溫度比較，當室內需要冷風或熱風時，控制器打開電動閥和風機，向室內供冷或供熱。

現在潔凈工程中使用的獨立運行風機盤管的溫度控制器一般沒有網絡通信功能。就是說無法進行網絡控制或遠程控制。溫控器的設定溫度一般在5～30℃范圍內可調。通過操作溫控器上的“高、中、低”三擋開關，來控制風機盤管內的風機按“高、中、低”三種轉速運行，在不同擋轉速下，調節送出冷風或熱風的風量實現空調房間內溫度的調節。

潔凈室的風機盤管工作在夏季模式時，空調水管輸運冷凍水，溫控器選擇開關應撥在“COOL”(冷)的擋位。當空調區域的溫度升高并超過設定點溫度時，恒溫器的觸點接通，電動兩通閥被打開、風機運行送風，風機盤管對室內空氣制冷；當室溫在冷氣的作用下降低并低于設定溫度時，恒溫器的觸點斷開，電動閥被關閉、風機停止運行，風機盤管停止對室內空氣制冷。這樣往復循環，使室溫保持在一定范圍之內。

潔凈室的風機盤管的冷/熱量可通過控制盤管水量、氣流旁通、風機轉速或三者的結合來控制。冷熱量的控制可手動也可采用自動模式。

典型風機盤管機組的風機多采用前傾葉片離心式風機或貫流式風機。驅動風機的電動機多為單相電容調速的低噪聲電動機,通過調節電動機的輸入電壓,通?？蓪L量分為高、中,低三擋。
