凈化GMP車間泡罩異物檢測設備

一、凈化GMP車間泡罩異物檢測設備簡要工作過程

鋁塑泡罩機下料→并道(成一列)→進入到YP全自動檢測機→吸附在真空腔上進行輸送→第一個傳感器感應到產品給出信號→相機→給出光源信號→光源點亮→相機取圖→輸送到軟件進行分析→輸出NG信號→剔除機構→進行剔除，輸出OK信號→流入到下一道工藝。

二、基本結構

(1)吸板工位

從前端輸送帶上板進入真空腔吸附位置。

(2)真空腔輸送

將吸附在真空腔上的板通過輸送帶的運動，把板輸送到檢測工位。當板到達檢測工位時，光源點亮，相機工作，把取到的圖傳輸到主機，由主機軟件進行OK/NG分析，并輸送NG信號到剔除機構，對NG產品進行剔除。

(3)球積分光源

該機由不同的光源、鏡頭、相機組合而成，采用了高亮LED和獨特的照射構造，LED發出的光線經過球面內特殊的漫反射材料形成高亮且均勻地擴散光。球積分光源含有具有積分效果的半球面內壁，可均勻反射從底部360° 發射出的光線，使整個圖像的照度十分均勻。適合于曲面、表面凹凸、弧形表面檢測。若板上有數目不等的泡罩，或膠囊或片的顏色不一，球積分光源均可給泡罩板這種凹凸不平的產品打光，真實地反映產品本身現狀。

(4)同軸光源

同軸光源主要由高密度LED和分光鏡組成。LED發出光經過分光鏡后，跟CCD和相機在同一軸線上，可有效消除圖像的重影，適合光潔物體表面劃痕的檢測。同軸光這套機械視覺系統發揮著不可替代的作用，泡罩板在球積分光源的作用下，成像圖中泡罩上有一層陰影，同軸光可削弱陰影，減小誤判。

(5)相機

選用千兆相機(面陣相機)，200萬/400萬像素。功耗小于2W，相機發熱量小，高可靠性、高穩定性。Bayer顏色轉換、顏色校正矩陣、查找表、熱點修正、伽馬校正等功能可以由相機內部硬件來完成，減輕CPU負載，使計算機可以跑更復雜的算法，相機提供了光耦隔離的觸發輸入和閃光同步接口。

(6)鏡頭

鏡頭選用百萬像素多種焦距鏡頭，充分運用廣播電視用高清鏡頭的高度光學設計技術，采用1片鏡片就可完成數片鏡片功能的玻璃材質非球面鏡片。

(7)板卡

傳感器發出信號及電磁閥接收信號都是由板卡做中轉，PCI-1730U 數字I/O卡，是32通道隔離數字輸入/輸出卡(16輸出+16輸入)。它可以提供2500V光隔保護，擁有的寬輸入范圍，使之更容易感應到外部設備的狀態。無極性特征適合于各種工業應用，同時還擁有5~35V的寬輸出范圍，適用于繼電器驅動和工業自動化應用。此外在數字輸入通道上還提供了兩個中斷源。

三、設備工藝布局

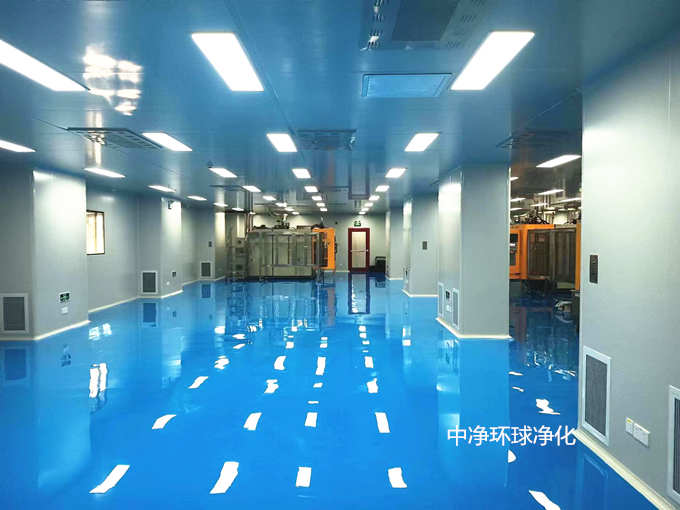

凈化GMP車間泡罩異物檢測設備工藝布局為：鋁塑泡罩機→全自動檢測機(泡罩板)→枕式包裝機→裝盒機→在線檢重稱→熱收縮→監管碼→裝箱。中凈環球凈化可提供凈化廠房、GMP車間的咨詢、規劃、設計、施工、安裝改造等配套服務。

四、設備特點

①本機對泡罩的生產起監控作用，能實時提供生產過程中的狀態。②從鋁塑泡罩機輸出后，泡罩不需要進行翻轉就可完成泡罩板朝下、鋁箔面朝上。③速度可達到700板/min。

五、操作注意事項、維護保養要點、常見故障及處理方法

1.操作注意事項、維護保養要點

同“片劑外觀檢測設備”。

2.常見故障及處理

(1)電腦死機、軟件崩潰

①電腦硬件本身的原因。②檢測軟件部分內存沒有釋放。③D盤圖片保存太多。

(2)光源不亮

①光源控制器沒有通電。②光源與光源控制器連接處松動。③光源控制器上的常亮與頻閃擋位調錯。④光源自身問題。⑤光源控制器壞掉。

(3)光源控制器指示燈不亮

①光源控制器開關沒有打開。②光源控制器供電線路有故障。③光源控制器自身問題。

(4)相機不能觸發取像

①相機與PC相連的網線沒有連接好。②相機的電源線沒有插好。③相機電源線的線路沒有接好。④PC網卡上的“巨幀數據包”沒有調到較大。⑤同時運行了兩個及多個控制相機的軟件(JAI Camera Contorl Tool或檢測軟件)。⑥PC上與相機連接的網口出現故障。⑦相機自身的問題。⑧放大器靈敏度調整不合適。⑨放大器線路沒有接好。

(5)相機不能頻閃

①頻閃線路接線錯誤。②相機DEMO沒有按照規定設置。③相機I/O口壞掉。④光源控制器壞掉。

(6)軟件開始采集，電眼2不計數

①I/O板卡型號與軟件中的配置文件不相符。②電眼2靈敏度調節不合適。③光纖沒有插到位。④板卡資源被占用，打開多個軟件。

(7)電眼2計數不準

①電眼2靈敏度調節不合適。②光纖沒有插到位。

(8)軟件開始采集，相機不拍照

①電眼1靈敏度調節不合適。②光纖沒有插到位。

(9)軟件打開與關閉過于頻繁、軟件開始采集，相機不停拍照

①相機觸發模式沒有調整到“ON”的狀態。②電眼1有物體干擾。

本文由中凈環球凈化CCG(www.dxelec.com.cn)提供，轉載請注明出處。
